Bog BOS: IOS: Лабораторные работы

Основы построения сетей
1. Введение в TCP/IP
  1. основы маршрутизации
  2. основы настройки маршрутизаторов
  3. лабораторная работа
2. введение в сетевые среды
  1. HDLC, PPP
  2. Ethernet
  3. Frame Relay
3. настройка в маршрутизаторах CISCO выделенных синхронных и асинхронных каналов и каналов Ethernet
  1. лабораторная работа
4. средства диагностики работы маршрутизаторов CISCO
  1. лабораторная работа
5. самостоятельные занятия под наблюдением преподавателя
управление сложными сетями (часть 1)
1. ограничение трафика и обеспечение безопасности сети
  1. настройка access-list'ов
  2. лабораторная работа
2. настройка приоритетов различных видов трафика на выделенных каналах
  1. настройка различных видов очередей (priority queues, custom queues и т.д.)
  2. лабораторная работа
3. минимизация служебного трафика
  1. обзор протоколов динамической маршрутизации, EIGRP
  2. route aggregation
  3. лабораторная работа
4. самостоятельные занятия под наблюдением преподавателя
управление сложными сетями (часть 2)
1. управление удаленным доступом
  1. Dial-on-demand routing
  2. авторизация и протоколирование (AAA)
  3. виртуальные наложенные сети
  4. лабораторная работа
2. угрозы безопасности сети (краткий обзор)
3. протокол OSPF
  1. лабораторная работа
4. самостоятельные занятия под наблюдением преподавателя
управление сложными сетями (часть 3)
1. протокол BGP4
  1. лабораторная работа
2. policy routing
  1. лабораторная работа
3. туннели GRE
  1. лабораторная работа
4. самостоятельные занятия под наблюдением преподавателя
обзор оборудования CISCO
1. маршрутизаторы
2. средства обеспечения удаленного доступа
3. Firewall'ы
4. мультиплексоры голос/данные
5. вручение дипломов

Лабораторная работа: основы настройки маршрутизаторов

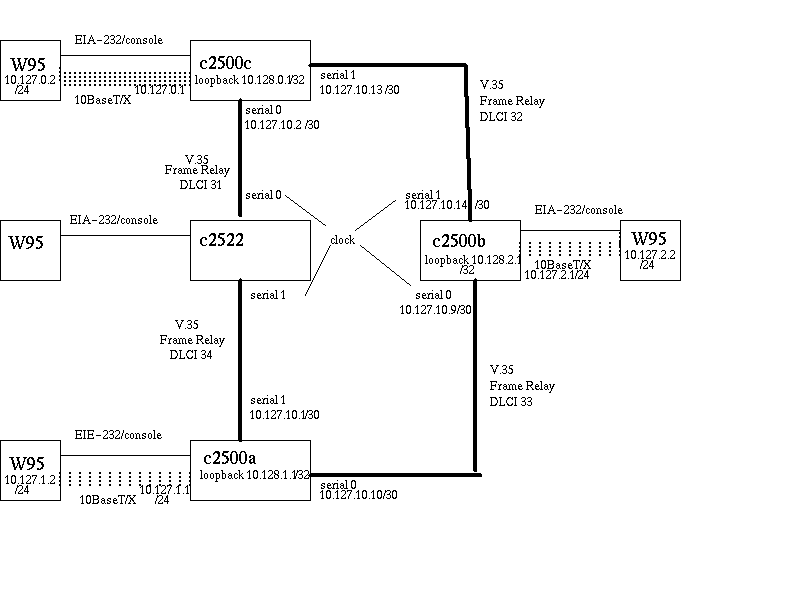

Используемый стенд: стенд 1.
Предварительные действия:

подключаем консольный провод от соответствующего маршрутизатора к порту COM2
запускаем и настраиваем TELEMATE
включаем свой маршрутизатор
если в нем уже была какая-то настройка, то стираем ее:
enable
erase start
reload
отказываемся от автоматической настройки

настройка Frame Relay switch (c2522)

Действия по шагам:

войти в режим администратора
Router>enable
начать конфигурирование с терминала═
Router#configure terminal
задать имя хоста
Router(config)#hostname c2522
задать защищенный пароль администратора
c2522(config)#enable secret cisco
понадобится в дальнейшем
c2522(config)#ip subnet-zero
c2522(config)#ip classless
отключаем DNS
c2522(config)#no ip domain-lookup
временная зона и летнее время
c2522(config)#clock timezone MSK 3
c2522(config)#clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
закрываем вход на все терминальные линии (консоль, вспомогательный порт, виртуальные терминалы)
c2522(config)#line console 0
c2522(config-line)#password cisco
c2522(config-line)#login
c2522(config-line)#no exec-timeout
c2522(config-line)#exit
c2522(config)#line aux 0
c2522(config-line)#password cisco
c2522(config-line)#login
c2522(config-line)#no exec-timeout
c2522(config-line)#exit
c2522(config)#line vty 0 4
c2522(config-line)#password cisco
c2522(config-line)#login
c2522(config-line)#no exec-timeout
c2522(config-line)#exit
выход из режима конфигурирования и═ сохранение конфигурации═
c2522(config)#exit
c2522#copy running-config startup-config

Получившаяся конфигурация (show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c2522
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
ip subnet-zero
no ip domain-lookup
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Ethernet0
═no ip address
═shutdown
!
interface Serial...
═no ip address
═shutdown
!
!
interface BRI0
═no ip address
═shutdown
!
ip classless
!
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end
═

настройка маршрутизатора a, b и c

Действия по шагам:

войти в режим администратора
Router>enable
начать конфигурирование с терминала
Router#configure terminal
задать имя хоста
Router(config)#hostname c2500x
задать защищенный пароль администратора
c2500x(config)#enable secret cisco
понадобится в дальнейшем
c2500x(config)#ip subnet-zero
c2500x(config)#ip classless
отключаем DNS
c2500x(config)#no ip domain-lookup
временная зона и летнее время
c2500x(config)#clock timezone MSK 3
c2500x(config)#clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
закрываем вход на все терминальные линии (консоль, вспомогательный порт, виртуальные терминалы)
c2500x(config)#line console 0
c2500x(config-line)#password cisco
c2500x(config-line)#login
c2500x(config-line)#no exec-timeout
c2500x(config-line)#exit
c2500x(config)#line 1 8 (или 16)
c2500x(config-line)#password cisco
c2500x(config-line)#login
c2500x(config-line)#no exec-timeout
c2500x(config-line)#exit
c2500x(config)#line aux 0
c2500x(config-line)#password cisco
c2500x(config-line)#login
c2500x(config-line)#no exec-timeout
c2500x(config-line)#exit
c2500x(config)#line vty 0 4
c2500x(config-line)#password cisco
c2500x(config-line)#login
c2500x(config-line)#no exec-timeout
c2500x(config-line)#exit
выход из режима конфигурирования и═ сохранение конфигурации

═
c2500x(config)#exit
c2500x#copy running-config startup-config

Получившаяся конфигурация (show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c2500x
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
ip subnet-zero
no ip domain-lookup
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Ethernet0
═no ip address
═shutdown
!
interface Serial...
═no ip address
═shutdown
!
ip classless
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1 8
═exec-timeout 0 0
═password cisco
═login
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end

Лабораторная работа: настройка интерфейсов loopback, ethernet и frame relay

Используемый стенд: стенд 1.
Используется конфигурация из лабораторной работы 1.1.3.

настройка Frame Relay switch (c2522)

Действия по шагам:

начать конфигурирование с терминала═
Router#configure terminal
задать, что данный маршрутизатор будет служить коммутатором Frame Relay
c2522(config)#frame-relay switching
конфигурируем последовательный интерфейс 0
c2522(config)#interface serial 0
задаем протокол Frame Relay на данном интерфейсе
c2522(config-if)#encapsulation frame-relay
задаем ansi протокол управления соединением
c2522(config-if)#frame-relay lmi-type ansi
интерфейс является "задающим"
c2522(config-if)#frame-relay intf-type dce
c2522(config-if)#clock rate 2000000
коммутация между интерфейсами
c2522(config-if)#frame-relay route 31 interface serial 1 34
активация интерфейса
c2522(config-if)#no shutdown
c2522(config-if)#exit
аналогично для интерфейса serial 1
c2522(config)#interface serial 1
c2522(config-if)#encapsulation frame-relay
c2522(config-if)#frame-relay lmi-type ansi
c2522(config-if)#frame-relay intf-type dce
c2522(config-if)#clock rate 2000000
c2522(config-if)#frame-relay route 34 interface serial 0 31
c2522(config-if)#no shutdown
c2522(config-if)#exit
выход из режима конфигурирования и═ сохранение конфигурации
c2522(config)#exit
c2522#copy running-config startup-config

Получившаяся конфигурация (show run):
═
Current configuration:
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c2522
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
ip subnet-zero
no ip domain-lookup
frame-relay switching
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Ethernet0
═no ip address
═shutdown
!
interface Serial0
═no ip address
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay route 31 interface Serial1 34
!
interface Serial1
═no ip address
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay route 34 interface Serial0 31
!
interface Serial...
═no ip address
═shutdown
!
!
interface BRI0
═no ip address
═shutdown
!
ip classless
!
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end
═

настройка маршрутизатора a, b и c

Действия по шагам (вместо n и m должны быть соответствующие числа):

начать конфигурирование с терминала
c2500x#configure terminal
для c2500b задать, что данный маршрутизатор будет служить коммутатором Frame Relay
c2500b(config)#frame-relay switching
настраиваем Ethernet
c2500x(config)#interface ethernet 0
c2500x(config-if)#ip address 10.127.n.1 255.255.255.0
c2500x(config-if)#no shutdown
c2500x(config-if)#exit
настраиваем loopback
c2500x(config)#interface loopback 0
c2500x(config-if)#ip address 10.128.n.1 255.255.255.255
c2500x(config-if)#no shutdown
c2500x(config-if)#exit
настраиваем frame relay
c2500x(config)#interface serial 0
c2500x(config-if)#ip address 10.127.10.n 255.255.255.252
c2500x(config-if)#encapsulation frame-relay
задаем ansi протокол управления соединением
c2500x(config-if)#frame-relay lmi-type ansi
для c2500b интерфейс является "задающим"
c2500b(config-if)#frame-relay intf-type dce
c2500b(config-if)#clock rate 2000000
задаем соответствие между DLCI и IP адресом соседа
c2500x(config-if)#frame-relay map ip 10.127.10.n m broadcast
задаем DLCI
c2500x(config-if)#frame-relay interface-dlci m
c2500x(config-fr-dlci)#exit
активация интерфейса
c2500x(config)#interface serial 0
c2500x(config-if)#no shutdown
c2500x(config-if)#exit
аналогично для второго интерфейса
c2500x(config)#interface serial 1
c2500x(config-if)#ip address 10.127.10.n 255.255.255.252
c2500x(config-if)#encapsulation frame-relay
задаем ansi протокол управления соединением
c2500x(config-if)#frame-relay lmi-type ansi
для c2500b интерфейс является "задающим"
c2500b(config-if)#frame-relay intf-type dce
c2500b(config-if)#clock rate 2000000
задаем соответствие между DLCI и IP адресом соседа
c2500x(config-if)#frame-relay map ip 10.127.10.n m broadcast
задаем DLCI
c2500x(config-if)#frame-relay interface-dlci m
c2500x(config-fr-dlci)#exit
активация интерфейса
c2500x(config)#interface serial 1
c2500x(config-if)#no shutdown
c2500x(config-if)#exit
статическая маршрутизация
c2500x(config)#ip route 10.128.n.1 255.255.255.255 10.127.10.m
c2500x(config)#ip route 10.128.k.1 255.255.255.255 10.127.10.l
c2500x(config)#ip route 10.127.10.i 255.255.255.252 10.127.10.j
c2500x(config)#ip route 10.127.n.0 255.255.255.0 10.127.10.m
c2500x(config)#ip route 10.127.k.0 255.255.255.0 10.127.10.l
выход из режима конфигурирования и═ сохранение конфигурации
c2500x(config)#exit
c2500x#copy running-config startup-config

Получившаяся конфигурация (show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c2500b
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
ip subnet-zero
no ip domain-lookup
frame-relay switching
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Loopback0
═ip address 10.128.2.1 255.255.255.255
!
interface Ethernet0
═ip address 10.127.2.1 255.255.255.0
!
interface Serial0
═ip address 10.127.10.9 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.10 33 broadcast
═frame-relay interface-dlci 33
!
interface Serial1
═ip address 10.127.10.14 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.13 32 broadcast
═frame-relay interface-dlci 32
!
ip classless
ip route 10.128.0.1 255.255.255.255 10.127.10.13
ip route 10.128.1.1 255.255.255.255 10.127.10.10
ip route 10.127.10.0 255.255.255.252 10.127.10.13
ip route 10.127.10.0 255.255.255.252 10.127.10.10
ip route 10.127.0.0 255.255.255.0 10.127.10.13
ip route 10.127.1.0 255.255.255.0 10.127.10.10
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1 8
═exec-timeout 0 0
═password cisco
═login
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end

Лабораторная работа: средства диагностики

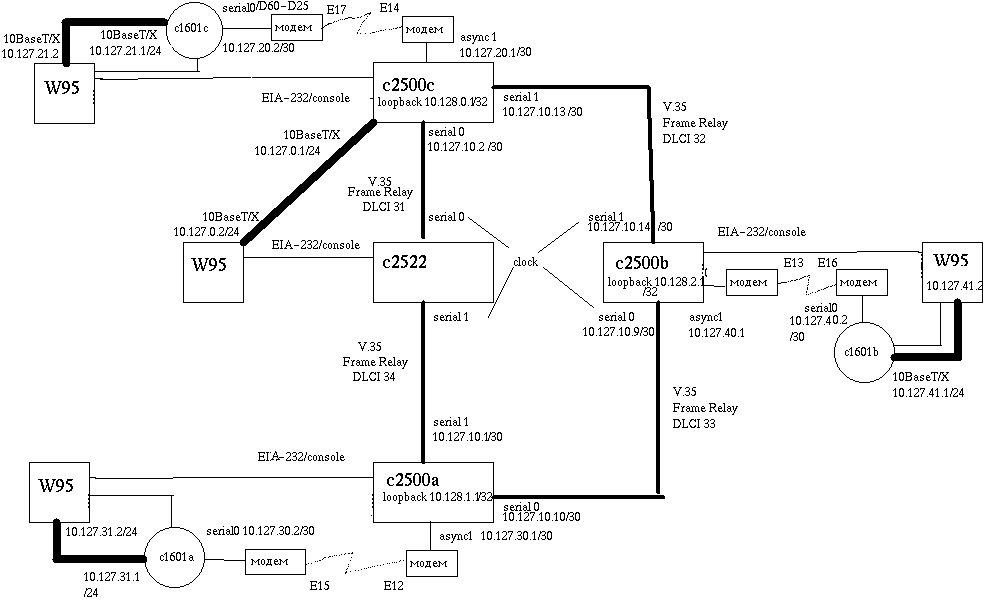

Используемый стенд: стенд 1.
Основные используемые команды:

show run

show version

IOS (tm) 2500 Software (C2500-JS-L), Version 11.2(9)P, RELEASE SOFTWARE (fc1)
Copyright (c) 1986-1997 by cisco Systems, Inc.
Compiled Tue 30-Sep-97 17:44 by ccai
Image text-base: 0x03040420, data-base: 0x00001000

ROM: System Bootstrap, Version 11.0(10c), SOFTWARE
BOOTFLASH: 3000 Bootstrap Software (IGS-BOOT-R), Version 11.0(10c), RELEASE SOF
WARE (fc1)

c2500a uptime is 9 minutes
System restarted by power-on
System image file is "flash:c2500-js-l.112-9.P", booted via flash

cisco 2509 (68030) processor (revision M) with 14336K/2048K bytes of memory.
Processor board ID 06910910, with hardware revision 00000000
Bridging software.
SuperLAT software copyright 1990 by Meridian Technology Corp).
X.25 software, Version 2.0, NET2, BFE and GOSIP compliant.
TN3270 Emulation software.
1 Ethernet/IEEE 802.3 interface(s)
2 Serial network interface(s)
8 terminal line(s)
32K bytes of non-volatile configuration memory.
8192K bytes of processor board System flash (Read ONLY)

Configuration register is 0x2102

show═ interfaces ethernet 0

Ethernet0 is up, line protocol is up═
═ Hardware is Lance, address is 0000.0c47.5373 (bia 0000.0c47.5373)
═ Internet address is 10.127.1.1/24
═ MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec, rely 255/255, load 1/255
═ Encapsulation ARPA, loopback not set, keepalive set (10 sec)
═ ARP type: ARPA, ARP Timeout 04:00:00
═ Last input 00:00:00, output 00:00:00, output hang never
═ Last clearing of "show interface" counters never
═ Queueing strategy: fifo
═ Output queue 0/40, 0 drops; input queue 1/75, 2 drops
═ 5 minute input rate 2000 bits/sec, 3 packets/sec
═ 5 minute output rate 1000 bits/sec, 2 packets/sec
════ 13010550 packets input, 3447223041 bytes, 0 no buffer
════ Received 781033 broadcasts, 0 runts, 0 giants
════ 590 input errors, 590 CRC, 527 frame, 0 overrun, 0 ignored, 0 abort
════ 0 input packets with dribble condition detected
════ 14429325 packets output, 1537136256 bytes, 0 underruns
════ 403 output errors, 843260 collisions, 1 interface resets
════ 0 babbles, 127 late collision, 1588213 deferred
════ 0 lost carrier, 0 no carrier
════ 0 output buffer failures, 0 output buffers swapped out

show interface serial 0

Serial0 is up, line protocol is up
═ Hardware is HD64570
═ Internet address is 10.127.10.10/30
═ MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec, rely 255/255, load 1/255
═ Encapsulation FRAME-RELAY, loopback not set, keepalive set (10 sec)
═ LMI enq sent═ 39, LMI stat recvd 39, LMI upd recvd 0, DTE LMI up
═ LMI enq recvd 0, LMI stat sent═ 0, LMI upd sent═ 0
═ LMI DLCI 0═ LMI type is ANSI Annex D═ frame relay DTE
═ FR SVC disabled, LAPF state down
═ Broadcast queue 0/64, broadcasts sent/dropped 0/0, interface broadcasts 0
═ Last input 00:00:08, output 00:00:08, output hang never
═ Last clearing of "show interface" counters never
═ Input queue: 0/75/0 (size/max/drops); Total output drops: 0
═ Queueing strategy: weighted fair
═ Output queue: 0/64/0 (size/threshold/drops)
════ Conversations═ 0/1 (active/max active)
════ Reserved Conversations 0/0 (allocated/max allocated)
═ 5 minute input rate 0 bits/sec, 0 packets/sec
═ 5 minute output rate 0 bits/sec, 0 packets/sec
════ 39 packets input, 576 bytes, 0 no buffer
════ Received 0 broadcasts, 0 runts, 0 giants, 0 throttles
════ 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort
════ 40 packets output, 568 bytes, 0 underruns
════ 40 packets output, 568 bytes, 0 underruns
════ 0 output errors, 0 collisions, 2 interface resets
════ 0 output buffer failures, 0 output buffers swapped out
════ 6 carrier transitions
════ DCD=up═ DSR=up═ DTR=up═ RTS=up═ CTS=up

show debugging

show flash all

System flash directory:
File═ Length══ Name/status
═══════ addr═════ fcksum═ ccksum
═ 1══ 8096112═ c2500-js-l.112-9.P
═══════ 0x40═════ 0xE4E6═ 0xE4E6
[8096176 bytes used, 292432 available, 8388608 total]
8192K bytes of processor board System flash (Read ONLY)

══ Chip═══ Bank═══ Code═════ Size═════ Name
═══ 1═════ 1══════ 89A0═════ 2048KB═══ INTEL 28F016SA
═══ 2═════ 1══════ 89A0═════ 2048KB═══ INTEL 28F016SA
═══ 3═════ 1══════ 89A0═════ 2048KB═══ INTEL 28F016SA
═══ 4═════ 1══════ 89A0═════ 2048KB═══ INTEL 28F016SA
Executing current image from System flash

show frame-relay map

Serial0 (up): ip 10.127.10.9 dlci 33(0x21,0x810), static,
═════════════ broadcast,
═════════════ CISCO, status defined, active
Serial1 (up): ip 10.127.10.2 dlci 34(0x22,0x820), static,
═════════════ broadcast,
═════════════ CISCO, status defined, active

show frame-relay pvc

PVC Statistics for interface Serial0 (Frame Relay DTE)

DLCI = 33, DLCI USAGE = LOCAL, PVC STATUS = ACTIVE, INTERFACE = Serial0

═ input pkts 0════════════ output pkts 0═══════════ in bytes 0
═ out bytes 0═════════════ dropped pkts 0══════════ in FECN pkts 0
═ in BECN pkts 0══════════ out FECN pkts 0═════════ out BECN pkts 0
═ in DE pkts 0════════════ out DE pkts 0
═ out bcast pkts 0═════════ out bcast bytes 0
═ pvc create time 00:13:45, last time pvc status changed 00:13:45

PVC Statistics for interface Serial1 (Frame Relay DTE)

DLCI = 34, DLCI USAGE = LOCAL, PVC STATUS = ACTIVE, INTERFACE = Serial1

═ input pkts 0════════════ output pkts 0═══════════ in bytes 0
═ out bytes 0═════════════ dropped pkts 0══════════ in FECN pkts 0
═ in BECN pkts 0══════════ out FECN pkts 0═════════ out BECN pkts 0
═ in DE pkts 0════════════ out DE pkts 0
═ out bcast pkts 0═════════ out bcast bytes 0
═ pvc create time 00:13:51, last time pvc status changed 00:13:08

debug frame-relay events
ping A.B.C.D
traceroute A.B.C.D

show ip route

Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
══════ D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
══════ N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
══════ E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
══════ i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
══════ U - per-user static route, o - ODR

Gateway of last resort is not set

════ 10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks
C══════ 10.127.10.8/30 is directly connected, Serial0
C══════ 10.127.10.0/30 is directly connected, Serial1
C══════ 10.128.1.1/32 is directly connected, Loopback0

Упражнение 1: на каждом маршрутизаторе "уронить" один последовательный интерфейс (shutdown). Соседи должны определиыь, какой именно интерфейс был выключен.
Упражнение 2: привести все в порядок. Выключить коммутатор Frame Relay (c2522). Перестроить таблицы маршрутизации так, чтобы сеть оставалась связной.

Лабораторная работа: настройка ACL

Используемый стенд: стенд 1.
Используется конфигурация из лабораторной работы 1.3.1.
Упражнение: закрыть доступ по telnet в "свою" подсеть, за исключением доступа с персоналок.
Действия по шагам (вместо n и m должны быть соответствующие числа):

начать конфигурирование с терминала

═
c2500x#configure terminal
закрыться от подделки локальных адресов

═
c2500x(config)#access-list 101 deny ip 10.127.n.0 0.0.0.255 any
c2500x(config)#access-list 101 deny ip 10.128.n.0 0.0.0.255 any
c2500x(config)#access-list 101 deny ip 10.127.10.k 0.0.0.3 any
c2500x(config)#access-list 101 deny ip 10.127.10.m 0.0.0.3 any
разрешить доступ telnet с персоналок

═
c2500x(config)#access-list 101 permit tcp 10.127.0.2 0.0.255.0 any eq telnet
запретить доступ по telnet с остальных мест

═
c2500x(config)#access-list 101 deny tcp any any eq telnet
разрешить все остальное

═
c2500x(config)#access-list 101 permit any any
применить построенный список доступа на входе serial 0 и serial 1

═
c2500x(config)#interface serial 0
c2500x(config-if)#ip access-group 101 in
c2500x(config-if)#exit
c2500x(config)#interface serial 1
c2500x(config-if)#ip access-group 101 in
c2500x(config-if)#exit
c2500x(config)#exit
c2500x#

Получившаяся конфигурация, изменения выделены (show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c2500b
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
ip subnet-zero
no ip domain-lookup
frame-relay switching
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Loopback0
═ip address 10.128.2.1 255.255.255.255
!
interface Ethernet0
═ip address 10.127.2.1 255.255.255.0
!
interface Serial0
═ip address 10.127.10.9 255.255.255.252
═ip access-group 101 in
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.10 33 broadcast
═frame-relay interface-dlci 33
!
interface Serial1
═ip address 10.127.10.14 255.255.255.252
═ip access-group 101 in
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.13 32 broadcast
═frame-relay interface-dlci 32
!
ip classless
ip route 10.128.0.1 255.255.255.255 10.127.10.13
ip route 10.128.1.1 255.255.255.255 10.127.10.10
ip route 10.127.10.0 255.255.255.252 10.127.10.13
ip route 10.127.10.0 255.255.255.252 10.127.10.10
ip route 10.127.0.0 255.255.255.0 10.127.10.13
ip route 10.127.1.0 255.255.255.0 10.127.10.10
!
access-list 101 deny ip 10.127.2.0 0.0.0.255 any
access-list 101 deny ip 10.128.2.0 0.0.0.255 any
access-list 101 deny ip 10.127.10.12 0.0.0.3 any
access-list 101 deny ip 10.127.10.8 0.0.0.3 any
access-list 101 permit tcp 10.127.0.2 0.0.255.0 any eq telnet
access-list 101 deny tcp any any eq telnet
access-list 101 permit any any
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1 8
═exec-timeout 0 0
═password cisco
═login
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end

Лабораторная работа: настройка очередей

Используемый стенд: стенд 1.

Используется конфигурация из лабораторной работы 1.3.1.
Упражнение: уменьшить скорость Frame Relay до 4800, запустить на PC команду
════════════ telnet адрес-соседнего-маршрутизатора 19
где соседний - по часовой стрелке, 19 - порт для сервиса chargen. Убедиться, что канал загружен и работать невозножно. Снять задачу и настроить алгоритм обработки очередей так, чтобы chargen никому не мешал.

Предварительные действия:

запустить сервис chargen

═
c2500x(config)#service tcp-small-servers
уменьшить скорость Frame Relay до 4800 - на c2500b и c2522

═
(config)#interface serial 0 (и 1)
(config-if)#clock rate 4800

Действия по шагам (вместо n и m должны быть соответствующие числа):

начать конфигурирование с терминала

═
c2500x#configure terminal
класть chargen в очередь с низким приоритетом

═
c2500x(config)#priority-list 1 protocol ip low tcp chargen
c2500x(config)#priority-list 1 queue-limit 20 40 60 5
привязываем список к интерфейсам

═
c2500x(config)#interface serial 0
c2500x(config-if)#priority-group 1
c2500x(config-if)#exit
c2500x(config)#interface serial 1
c2500x(config-if)#priority-group 1
c2500x(config-if)#exit
c2500x(config)#exit
c2500x#
наслаждаемся жизнью

Получившаяся конфигурация (show run):

Current configuration
!
version 11.2
no service udp-small-servers
service tcp-small-servers
!
hostname c2500b
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
ip subnet-zero
no ip domain-lookup
frame-relay switching
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Loopback0
═ip address 10.128.2.1 255.255.255.255
!
interface Ethernet0
═ip address 10.127.2.1 255.255.255.0
!
interface Serial0
═ip address 10.127.10.9 255.255.255.252
═priority-group 1
═encapsulation frame-relay
═clockrate 4800
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.10 33 broadcast
═frame-relay interface-dlci 33
!
interface Serial1
═ip address 10.127.10.14 255.255.255.252
═ priority-group 1
═encapsulation frame-relay
═clockrate 4800
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.13 32 broadcast
═frame-relay interface-dlci 32
!
ip classless
ip route 10.128.0.1 255.255.255.255 10.127.10.13
ip route 10.128.1.1 255.255.255.255 10.127.10.10
ip route 10.127.10.0 255.255.255.252 10.127.10.13
ip route 10.127.10.0 255.255.255.252 10.127.10.10
ip route 10.127.0.0 255.255.255.0 10.127.10.13
ip route 10.127.1.0 255.255.255.0 10.127.10.10
!
priority-list 1 protocol ip low tcp chargen
priority-list 1 queue-limit 20 40 60 5
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1 8
═exec-timeout 0 0
═password cisco
═login
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end

Лабораторная работа: протокол динамической маршрутизации EIGRP

Используемый стенд: стенд 1.
Используется конфигурация из лабораторной работы 1.3.1.
Упражнение 1: замена статической маршрутизации динамической EIGRP.
Предварительные действия: убрать статические маршруты.
Действия по шагам (вместо n и m должны быть соответствующие числа):

включить отладку

c2500x#debug ip eigrp
начать конфигурирование с терминала

c2500x#configure terminal
отменяем статические маршруты
задание протокола маршрутизации и AS

c2500x(configure)# router eigrp 109
отменяем автоматическое слияние маршрутов (у нас сеть класса A!)

c2500x(configure-router)#═ no auto-summary
заявляем местные сетки

c2500x(configure-router)# network 10.0.0.0 0.255.255.255
c2500x(configure-router)# redistribute static
выходим из режима конфигурации

c2500x(configure-router)# exit
c2500x(configure)# exit
смотрим получившуюся топологию

c2500x#show ip eigrp topology

Получившаяся конфигурация (show run):

Упражнение 2: "роняем" интерфейс межу c2500a и c2500b (делаем на c2500a: conf terminal;interface serial 0;shutdown). Наблюдаем за изменение топологии в таблицах EIGRP. Восстанавливаем нтерфейс и отмечаем время сходимости EIGRP.

Лабораторная работа: dial-up, DDR, AAA

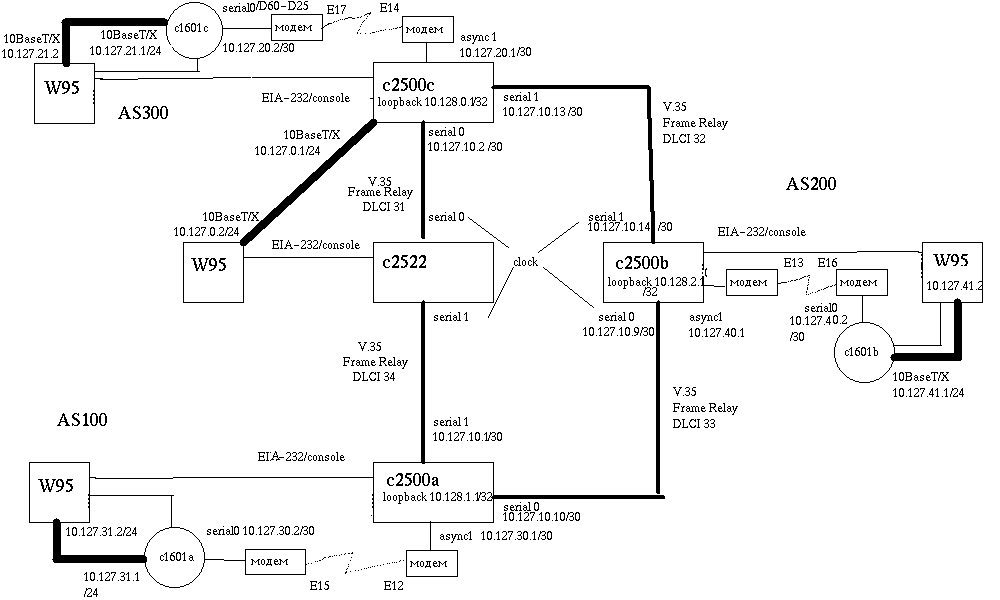

Используемый стенд: стенд 2.

Последовательность шагов:

настройка принимающего маршрутизатора (cisco 2500)
1. базовые настройки
2. имена и пароли для chap

  username c1601x password cisco
  username c2500x password cisco
3. настройка линии (асинхронный порт)
  - line 1 16
  - password cisco
  - autoselect during-login
  - autoselect ppp
  - login
  - modem InOut
  - transport input all (после настройки модема поставить none)
  - stopbits 1
  - speed 115200
  - flowcontrol hardware
4. настройка модема
  - обеспечение автоответа и DTR (должны гореть лампочки TR, AA)
  - фиксация на скорости 115200 (AT?W)
5. настройка интерфейса
  - interface async 1
  - ip address 10.127.3x.1 255.255.255.252
  - encapsulation ppp
  - async mode interactive
  - ppp authentication chap
6. маршрутизация
  - статическая маршрутизация новой сетки
  - eigrp (redistribute static)
настройка персоналки (IP адрес, маска, gateway)
настройка звонящего маршрутизатора (cisco 1600)
1. стандартная шапка
2. настройка ethernet
3. имена и пароли для chap
  - username c1601x password cisco
  - username c2500x password cisco
4. настройка линии (асинхронный режим)
  - interface serial0
  - physical-layer async
  - exit
  - line 1
  - modem inout
  - stopbits 1
  - speed 115200
  - flowcontrol hardware
  - transport input all
5. настройка модема
  - зайти на скорости 115200 и сказать AT?W
6. сценарий работы с модемом
  - chat-script dialout ABORT ERROR ABORT BUSY "" "AT" OK "ATDP\T" TIMEOUT 60 CONNECT
7. настройка интерфейса
  - interface serial0
  - ip address 10.127.n.2 255.255.255.252
  - encapsulation ppp
8. установление соединения по требованию
  - dialer in-band
  - dialer-group 1
  - dialer map ip адрес-соседа name c2500x modem-script dialout номер-телефона
  - dialer idle-timeout 600
  - no shutdown
9. идентификация
  - ppp authentication chap
10. DDR

  dialer-list 1 protocol ip permit
11. статическая маршрутизация

  ip route 0.0.0.0 0.0.0.0 адрес соседа
  ip route адрес-соседа 255.255.255.255 serial 0
12. отладка
  - debug modem
  - debug chat-script
  - debug dialer
  - debug ppp negotiation
  - ping
  - show interface serial 0

Получившаяся конфигурация c2500b(show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c2500b
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
username c1601b password cisco
username c2500b password cisco
ip subnet-zero
no ip domain-lookup
frame-relay switching
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Loopback0
═ip address 10.128.2.1 255.255.255.255
!
interface Ethernet0
═ip address 10.127.2.1 255.255.255.0
!
interface Serial0
═ip address 10.127.10.9 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.10 33 broadcast
═frame-relay interface-dlci 33
!
interface Serial1
═ip address 10.127.10.14 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.13 32 broadcast
═frame-relay interface-dlci 32
!
interface Async1
═ip address 10.127.40.1 255.255.255.252
═encapsulation ppp
═async mode interactive
═ppp authentication chap
!
router eigrp 109
═ no auto-summary
═ network 10.0.0.0
═ redistribute static
═passive-interface Async1
!
ip route 10.127.40.0 255.255.255.252 10.127.40.2
ip route 10.127.41.0 255.255.255.0 10.127.40.2
ip route 10.127.40.2 Async1
ip classless
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1 16
═exec-timeout 0 0
═password cisco
═autoselect during-login
═autoselect ppp
═login
═modem InOut
═transport input all
═stopbits 1
═speed 115200
═flowcontrol hardware
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end

Получившаяся конфигурация c1601b (show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c1601b
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
username c1601b password cisco
username c2500b password cisco
ip subnet-zero
no ip domain-lookup
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
chat-script dialout ABORT ERROR ABORT BUSY "" "AT" OK "ATDP\T" TIMEOUT 60 CONNECT
!
interface Ethernet0
═ip address 10.127.41.1 255.255.255.0
!
interface Serial0
═physical-layer async
═ip address 10.127.40.2 255.255.255.252
═encapsulation ppp
═async mode interactive
═dialer in-band
═dialer-group 1
═dialer map ip 10.127.40.1 name c2500b modem-script dialout 13
═dialer idle-timeout 600
═ppp authentication chap
!
ip route 0.0.0.0 0.0.0.0 10.127.40.1
ip route 10.127.40.1 255.255.255.255 serial 0
ip classless
dialer-list 1 protocol ip permit
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1
═exec-timeout 0 0
═password cisco
═login
═modem inout
═stopbits 1
═speed 115200
═flowcontrol hardware
═transport input all
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end

Упражнение 2. сервер tacacs+

маршрутизация должна быть во всей опорной сети
tacacs.config

default authorization = permit
accounting file = /var/adm/acct
key = cisco
user = c1601a {
═══════ global = cleartext "cisco"
═══════ member = pppdefault
}
user = c1601b {
═══════ global = cleartext "cisco"
═══════ member = pppdefault
}
user = c1601b {
═══════ global = cleartext "cisco"
═══════ member = pppdefault
}
user = c2500a {
═══════ global = cleartext "cisco"
═══════ member = pppdefault
}
user = c2500b {
═══════ global = cleartext "cisco"
═══════ member = pppdefault
}
user = c2500c {
═══════ global = cleartext "cisco"
═══════ member = pppdefault
}
user = admin {
══ default service = permit
══ login = cleartext "cisco"
══ service = exec { priv-lvl=10 }
}
group = pppdefault {
═══════ service = exec { autocmd = "ppp /routing default" }
═══════ service = ppp protocol = ip {
═══════════════ routing = true
═══════ }
}
запуск:

#/usr/local/bin/tac_plus -C tacacs.config
изменения в конфигурации c2500x

aaa new-model
aaa authentication login default tacacs+ enable
aaa authentication login line line
aaa authentication login none none
aaa authentication login local local
aaa authentication ppp default if-needed none
aaa authorization exec tacacs+ if-authenticated
aaa authorization commands 1 tacacs+ if-authenticated
aaa authorization commands 10 tacacs+ if-authenticated
aaa authorization commands 15 tacacs+ if-authenticated
aaa authorization network tacacs+ if-authenticated
aaa accounting network stop-only tacacs+
aaa accounting connection stop-only tacacs+
aaa accounting system stop-only tacacs+
tacacs-server host 10.127.0.2
tacacs-server key cisco
═

Лабораторная работа: OSPF

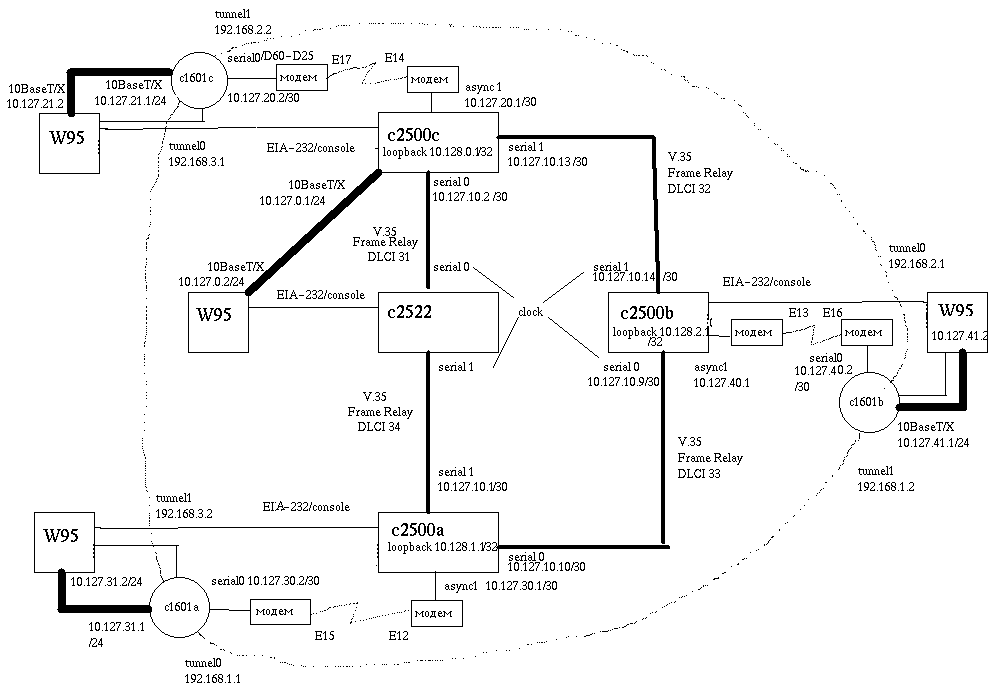

Используемый стенд: стенд 2.
Используется конфигурация из лабораторной работы 3.1.4 (упражнение 1)
.
Упражнение 1: замена маршрутизации EIGRP на OSPF.
Предварительные действия: убрать маршрутизацию EIGRP.
Действия по шагам (вместо n и m должны быть соответствующие числа):

включить отладку

c2500x#debug ip ospf events
начать конфигурирование с терминала

c2500x#configure terminal
отменяем═ маршрутизацию EIGRP

c2500x(configure)# no router eigrp 109
задание протокола маршрутизации

c2500x(configure)# router ospf 63
заявляем местные сетки

c2500x(configure-router)# network 10.0.0.0 0.255.255.255 area 0
c2500x(configure-router)# redistribute static
объявляем соседей (т.к. у нас Frame Relay)

neighbor 10.127.10.n
neighbor 10.127.10.m
не раздавать маршруты на сетку, подключенную по модему

passive-interface async1
выходим из режима конфигурации

c2500x(configure-router)# exit
c2500x(configure)# exit
смотрим получившуюся топологию

c2500x#show ip ospf database

Получившаяся конфигурация c2500b(show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c2500b
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
username c1601b password cisco
username c2500b password cisco
ip subnet-zero
no ip domain-lookup
frame-relay switching
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Loopback0
═ip address 10.128.2.1 255.255.255.255
!
interface Ethernet0
═ip address 10.127.2.1 255.255.255.0
!
interface Serial0
═ip address 10.127.10.9 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.10 33 broadcast
═frame-relay interface-dlci 33
!
interface Serial1
═ip address 10.127.10.14 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.13 32 broadcast
═frame-relay interface-dlci 32
!
interface Async1
═ip address 10.127.40.1 255.255.255.252
═encapsulation ppp
═async mode interactive
═ppp authentication chap
!
router ospf 63
═ network 10.0.0.0 0.255.255.255 area 0
═ redistribute static
═ passive-interface Async1
═ neighbor 10.127.10.10
═ neighbor 10.127.10.13
!
ip route 10.127.40.0 255.255.255.252 10.127.40.2
ip route 10.127.41.0 255.255.255.0 10.127.40.2
ip route 10.127.40.2 Async1
ip classless
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1 16
═exec-timeout 0 0
═password cisco
═autoselect during-login
═autoselect ppp
═login
═modem InOut
═transport input all
═stopbits 1
═speed 115200
═flowcontrol hardware
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end

Упражнение 2: "роняем" интерфейс межу c2500a и c2500b (делаем на c2500a: conf terminal;interface serial 0;shutdown). Наблюдаем за изменение топологии в таблицах OSPF. Восстанавливаем нтерфейс и отмечаем время сходимости OSPF.

Лабораторная работа: BGP4

Используемый стенд: стенд 3.

Используется конфигурация из лабораторной работы 3.1.4 (упражнение 1, EIGRP)
.
Упражнение 1: разбиение автономной системы на 3 (a - AS100, b - AS200, c - AS300)
Предварительные действия: убрать маршрутизацию EIGRP.
Действия по шагам (вместо n и m должны быть соответствующие числа):

включить отладку

c2500x#debug ip eigrp
c2500x#debug ip bgp
начать конфигурирование с терминала

c2500x#configure terminal
отменяем═ маршрутизацию EIGRP

c2500x(configure)# no router eigrp 109
маршрутизация EIGRP в пределах автономной системы
c2500x(configure)# router eigrp n
c2500x(configure-router)# no auto-summary
c2500x(configure-router)# network 10.0.0.0
c2500x(configure-router)# redistribute static
c2500x(configure-router)# passive-interface Async1
c2500x(configure-router)# exit
запускаем BGP

c2500x(configure)# router bgp n
определяем соседей

c2500x(configure-router)# neighbor 10.127.10.n remote-as m
c2500x(configure-router)# neighbor 10.127.10.x remote-as y
выходим

c2500x(configure-router)#═ exit
c2500x(configure)#═ exit
смотрим соседей

show ip bgp neighbor

Получившаяся конфигурация c2500b(show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c2500b
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
username c1601b password cisco
username c2500b password cisco
ip subnet-zero
no ip domain-lookup
frame-relay switching
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Loopback0
═ip address 10.128.2.1 255.255.255.255
!
interface Ethernet0
═ip address 10.127.2.1 255.255.255.0
!
interface Serial0
═ip address 10.127.10.9 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.10 33 broadcast
═frame-relay interface-dlci 33
!
interface Serial1
═ip address 10.127.10.14 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.13 32 broadcast
═frame-relay interface-dlci 32
!
interface Async1
═ip address 10.127.40.1 255.255.255.252
═encapsulation ppp
═async mode interactive
═ppp authentication chap
!
router eigrp 200
═ no auto-summary
═ network 10.0.0.0
═ redistribute static
═ redistribute bgp 200
═passive-interface Async1
!
router bgp 200
═ neighbor 10.127.10.10 remote-as 100
═ neighbor 10.127.10.13 remote-as 300
!
ip route 10.127.40.0 255.255.255.252 10.127.40.2
ip route 10.127.41.0 255.255.255.0 10.127.40.2
ip route 10.127.40.2 Async1
ip classless
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1 16
═exec-timeout 0 0
═password cisco
═autoselect during-login
═autoselect ppp
═login
═modem InOut
═transport input all
═stopbits 1
═speed 115200
═flowcontrol hardware
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end

Упражнение 2: "роняем" интерфейс межу c2500a и c2500b (делаем на c2500a: conf terminal;interface serial 0;shutdown). Наблюдаем за изменение топологии в таблицах BGP. Восстанавливаем нтерфейс и отмечаем время сходимости BGP.

Лабораторная работа: policy routing

Используемый стенд: стенд 2.
Используется конфигурация из лабораторной работы 3.1.4 (упражнение 1, EIGRP)
.
Упражнение 1: переопределение routing policy так, чтобы пакеты из async наружу шли по правой ветке, а локальные пакеты по левой.
Предварительные действия:
Действия по шагам (вместо n и m должны быть соответствующие числа)

определение access-list для доступа наружу

c2500x(configure)# access-list 99 deny 10.127.x1.0 0.0.0.255
c2500x(configure)# access-list 99 deny 10.127.x0.0 0.0.0.255
c2500x(configure)# access-list 99 deny 10.128.y.1 0.0.0.1
c2500x(configure)#═ access-list 99 permit any
определение карт для правой и левой ветвей

c2500x(configure)# route-map left permit
c2500x(configure-route-map)# match ip address 99
c2500x(configure-route-map)# set interface serial n
c2500x(configure-route-map)# exit
c2500x(configure)# route-map right permit
c2500x(configure-route-map)# match ip address 99
c2500x(configure-route-map)# set interface serial m
c2500x(configure-route-map)# exit
настройка интерфейса async1

c2500x(configure)# interface async 1
c2500x(configure-if)# ip policy route-map right
c2500x(configure-if)# exit
настройка local policy

c2500x(configure)# ip local policy route-map left

═Получившаяся конфигурация c2500b(show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c2500b
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
username c1601b password cisco
username c2500b password cisco
ip subnet-zero
no ip domain-lookup
frame-relay switching
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
!
interface Loopback0
═ip address 10.128.2.1 255.255.255.255
!
interface Ethernet0
═ip address 10.127.2.1 255.255.255.0
!
interface Serial0
═ip address 10.127.10.9 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.10 33 broadcast
═frame-relay interface-dlci 33
!
interface Serial1
═ip address 10.127.10.14 255.255.255.252
═encapsulation frame-relay
═clockrate 2000000
═frame-relay lmi-type ansi
═frame-relay intf-type dce
═frame-relay map ip 10.127.10.13 32 broadcast
═frame-relay interface-dlci 32
!
interface Async1
═ip address 10.127.40.1 255.255.255.252
═ip policy route-map right
═encapsulation ppp
═async mode interactive
═ppp authentication chap
!
router eigrp 109
═ no auto-summary
═ network 10.0.0.0
═ redistribute static
═passive-interface Async1
!
ip route 10.127.40.0 255.255.255.252 10.127.40.2
ip route 10.127.41.0 255.255.255.0 10.127.40.2
ip route 10.127.40.2 Async1
ip classless
ip local policy route-map left
!
access-list 99 deny 10.127.41.0 0.0.0.255
access-list 99 deny 10.127.40.0 0.0.0.255
access-list 99 deny 10.128.2.1 0.0.0.1
access-list 99 permit any
!
route-map left permit
═ match ip address 99
═ set interface serial 0
!
route-map right permit
═ match ip address 99
═ set interface serial 1
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1 16
═exec-timeout 0 0
═password cisco
═autoselect during-login
═autoselect ppp
═login
═modem InOut
═transport input all
═stopbits 1
═speed 115200
═flowcontrol hardware
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end═

Лабораторная работа: туннели GRE

Используемый стенд: стенд 4.

Используется конфигурация из лабораторной работы 3.1.4 (упражнение 1, EIGRP)
.
Упражнение 1: организация туннелей, образующих кольцо между cisco 1601.
Действия по шагам (вместо n и m должны быть соответствующие числа):

начать конфигурирование с терминала

c1601x#configure terminal
конфигурируем правый туннель

c1601x(config)# interface tunnel 0
определяем исходный интерфейс

c1601x(config-if)# tunnel source serial 0
определяем конечную точку туннеля

c1601x(config-if)# tunnel destination 10.127.n0.2
задаем═ IP адрес

c1601x(config-if)# ip address 192.168.x.1
выходим

c1601x(config-if)# exit
аналогично конфгурируем левый туннель

c1601x(config)# interface tunnel 1
c1601x(config-if)# tunnel source serial 0
c1601x(config-if)# tunnel destination 10.127.m0.2
c1601x(config-if)# ip address 192.168.y.2
c1601x(config-if)# exit

Получившаяся конфигурация c1601b (show run):

Current configuration
!
version 11.2
no service udp-small-servers
no service tcp-small-servers
!
hostname c1601b
!
enable secret 5 $1$lAKC$LAxlg941G5KVmgaSZvT7u.
!
username c1601b password cisco
username c2500b password cisco
ip subnet-zero
no ip domain-lookup
clock timezone MSK 3
clock summer-time MSD recurring last Sun Mar 2:00 last Sun Oct 2:00
chat-script dialout ABORT ERROR ABORT BUSY "" "AT" OK "ATDP\T" TIMEOUT 60 CONNECT
!
interface Ethernet0
═ip address 10.127.41.1 255.255.255.0
!
interface Serial0
═physical-layer async
═ip address 10.127.40.2 255.255.255.252
═encapsulation ppp
═async mode interactive
═dialer in-band
═dialer-group 1
═dialer map ip 10.127.40.1 name c2500b modem-script dialout 13
═dialer idle-timeout 600
═ppp authentication chap
!
interface tunnel 0
═ tunnel source serial 0
═ tunnel destination 10.127.20.2
═ ip address 192.168.2.1
!
interface tunnel 1
═ tunnel source serial 0
═ tunnel destination 10.127.30.2
═ ip address 192.168.1.2
!
ip route 0.0.0.0 0.0.0.0 10.127.40.1
ip route 10.127.40.1 255.255.255.255 serial 0
ip classless
dialer-list 1 protocol ip permit
!
line con 0
═exec-timeout 0 0
═password cisco
═login
line 1
═exec-timeout 0 0
═password cisco
═login
═modem inout
═stopbits 1
═speed 115200
═flowcontrol hardware
═transport input all
!
line aux 0
═exec-timeout 0 0
═password cisco
═login
line vty 0 4
═exec-timeout 0 0
═password cisco
═login
!
end
═

Стенд 1

стенд 1

Стенд 2

стенд 2 ═

Стенд 3

стенд 3 ═

Стенд 4

стенд 4

Карта сайта

News

Автора!

Bog BOS: IOS: Лабораторные работы
